| 產品名稱：Y9025D波紋度儀 |
| 產品型號：Y9025D |
| 產品產地：國產 |
 |

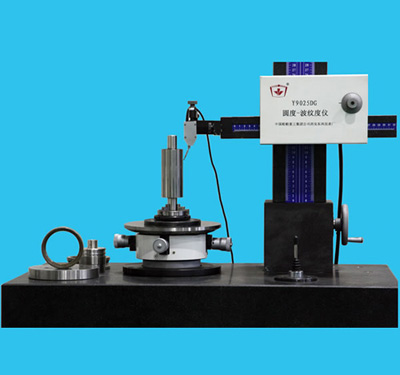

Y9025D波紋度儀
型號: Y9025D
Y9025D波紋度儀應用范圍：
該儀器適用于各種非連續表面，規則、不規則的環形工件的圓度、波紋度、同軸度、垂直度、平行度、平面度等參數的測量（可用四種方法評定圓度誤差）并能夠給出零件的偏心及相位。 亦可用于各種電機整流子的圓度、跳動量、單片跳動、鄰片間跳動等參數的測量（可用四種方法評定）并能夠給出零件的偏心及相位。
Y9025D波紋度儀主要特點：
1．儀器回轉測量轉臺采用高精度氣浮靜壓軸承結構，儀器主軸精度高不磨損，使用壽命長；
2．數據采集采用德國HEIDENHAIN公司進口精密圓光柵及相關技術，定位精確，穩定性好；
3．儀器采用WINDOWS系統操作平臺，專業測量軟件，測量界面簡潔直觀，操作便捷；可以實時顯示圖形數據、存盤留檔、隨時打印，圖形分析報告，直觀清晰；
4．儀器標配萬向調平工作臺，工件調整方便快捷，檢測效率高；
5．儀器配置各種規格、長度的紅寶石測針，可選配本公司特制尼龍測頭測量特殊工件；
6．電機整流子測量采用專用測量及處理軟件，同一界面可顯示圓度、跳動量、單片跳動、鄰片間跳動等參數值；
7．對使用環境無特殊要求，可在車間及計量室使用；
8．可對零件表面狀態進行頻譜分析，能夠給出任一波的幅值；
9．自動識別間斷，自動和手動剔除凹口功能，部分圓弧測量圓度功能；
10．測量操作設置鼠標和鍵盤快捷操作，用戶可根據操作習慣自由選擇。 Y9025D
Y9025D波紋度儀主要參數：
|
項目型號 |
Y9025D |
|
主軸精度 |
±0.02um |
|
系統精度 |
0.06um |
|
數據采集 |
進口精密圓光柵 |
|
測量******外徑 |
Ф200 mm（可擴展） |
|
測量最小內徑 |
Ф3 mm |
|
測量******高度 |
300mm（可增高） |
|
量程范圍 |
≤400 μm(半徑差) |
|
傳感器分辨率 |
0.01um |
|
******承載 |
15Kg |
|
轉速 |
6轉/分 |
|
電源、氣源壓力 |
電源220V 、50V、 250W 氣源壓力 ≥0.45MPa |
