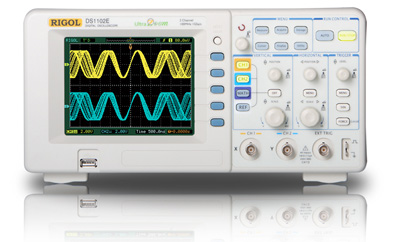

| 產品名稱：DS1102E數字示波器 |
| 產品型號：DS1102E |
| 產品產地：北京 |
 |
|
設備型號 |
DS1102E |
DS1052E | ||
|
帶寬 |
100 MHz |
50 MHz | ||
|
通道數 |
雙通道+外觸發 | |||
|
實時采樣率 |
1 GSa/s（單通道），500 MSa/s（雙通道） | |||
|
等效采樣率 |
25 GSa/s |
10 GSa/s | ||
|
上升時間 |
3.5 ns |
7 ns | ||
|
存儲深度 |
通道模式 |
采樣率 |
普通存儲 |
長存儲 |
|
單通道 |
1 GSa/s |
16 kpts |
N.A. | |
|
單通道 |
500 Msa/s或更低 |
16 kpts |
1 Mpts | |
|
雙通道 |
500 Msa/s或更低 |
8 kpts |
512 kpts | |
|
時基范圍 |
2 ns/div ∼ 50 s/div |
5 ns/div ∼ 50 s/div | ||
|
觸發模式 |
邊沿、視頻、脈寬、斜率、交替 | |||
|
垂直分辨率 |
8 bits | |||
|
垂直靈敏度 |
2 mV/div ∼ 10 V/div | |||
|
******輸入 |
All Input 1MΩ||15 pF 300 Vrms Max CATI | |||
|
滾動范圍 |
500 ms/div ∼ 50 s/div | |||
|
光標測量 |
手動、追蹤、自動測量 | |||
|
數學運算 |
＋，－，×，FFT | |||
|
內部存儲 |
10組波形，10組設置 | |||
|
U盤存儲 |
位圖存儲，CSV存儲，波形存儲，設置存儲 | |||
|
接口 |
USB Device，USB Host，RS-232, P/F Out | |||
|
顯示 |
5.6英寸 64k色 TFT液晶顯示器 | |||
|
電源 |
100 ∼ 240 VACRMS，45 ∼ 440Hz，CAT II，50 VA******值 | |||
|
外觀尺寸和重量 |
寬×高×深=303mm×154mm×133mm ，2.4 kg | |||
