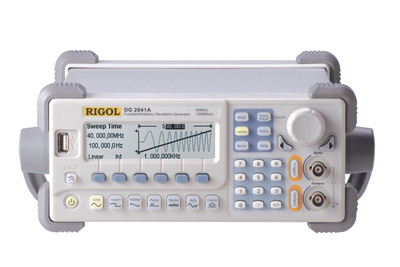

產品名稱：DG2041A任意波形發生器,函數信號發生器

產品型號：DG2041A

產品產地：北京

DG2041A任意波形發生器,函數信號發生器應用:

1.模擬傳感器和實際環境信號
2.電路功能測試
3.串行總線調試
4.IC芯片測試

產品型號	DG2041A
最高輸出頻率	40 MHz
接口	USB Host USB Device,RS-232,GPIB,LAN

DG2041A任意波形發生器,函數信號發生器特點及優點:

1. DG2041A任意波形發生器,函數信號發生器直接數字頻率合成技術（DDS）
2. DG2041A任意波形發生器,函數信號發生器100 MSa/s采樣率，14 bit垂直分辨率，512 kpts波形長度
3. DG2041A任意波形發生器,函數信號發生器輸出十種標準波形：
正弦波、方波、鋸齒波、脈沖、噪聲、指數上升、指數下
降、Sin(x)/x、心電圖波、直流
4. DG2041A任意波形發生器,函數信號發生器十種標準波形：
正弦波、方波、鋸齒波、脈沖、噪聲、指數上升、
指數下降、Sinc波、心電圖波、直流
5. DG2041A任意波形發生器,函數信號發生器用戶自定義的任意波形
6. DG2041A任意波形發生器,函數信號發生器豐富的調制功能:
調幅(AM)、調頻(FM)、調相(PM)、頻移鍵控(FSK)、

脈寬調制(PWM)、掃頻(SWEEP)、突發(BURST)
7. DG2041A任意波形發生器,函數信號發生器豐富的輸入輸出信號：
波形輸出，同步信號輸出，外接調制源，外接基準
10MHz時鐘源，外觸發輸入，內部10MHz時鐘輸出
8. DG2041A任意波形發生器,函數信號發生器多種接口：USB Host & Device，RS-232，GPIB，LAN
9. DG2041A任意波形發生器,函數信號發生器內置以太網接口，支持WEB遠程控制
10. DG2041A任意波形發生器,函數信號發生器USB Host插槽，支持USB 存儲驅動器
11. DG2041A任意波形發生器,函數信號發生器與DS系列示波器無縫互聯，直接獲取示波器中存儲的波
形并無損地重現
12. DG2041A任意波形發生器,函數信號發生器多種語言用戶界面, 嵌入式幫助系統
13. DG2041A任意波形發生器,函數信號發生器配備功能強大的任意波編輯軟件UltraWave

DG2041A任意波形發生器,函數信號發生器性能參數:

型號	DG2041A
標準波形	正弦波、方波、鋸齒波、脈沖、噪聲、指數上升、指數下降、Sin(x)/x、心電圖波、直流
正弦波	1 μHz ∼ 40 MHz
方波	1 μHz ∼ 40 MHz
脈沖	500 μHz ∼ 16 MHz
鋸齒波	1 μHz ∼ 400 kHz
任意波	1 μHz ∼ 12 MHz
白噪聲	20 MHz 帶寬 (-3dB)
分辨率	1 μHz
準確度	90天內10 ppm 1年內20 ppm, 18°C - 28°C
溫度系數	< 2 ppm/°C

正弦信號特性
諧波失真		< 1 Vpp	> 1 Vpp
DC 到20 kHz	-70 dBc	-70 dBc
20 kHz ∼ 100 kHz	-65 dBc	-60 dBc
100 kHz ∼ 1 MHz	-50 dBc	-45 dBc
1 MHz ∼ 10 MHz	-40 dBc	-35 dBc
總諧波失真	DC 到 20 kHz0.04%
寄生信號（非諧波）	DC 到 1 MHz < -70 dBc 1 MHz 到 10 MHz < -70 dBc + 6 dB/octave
相位噪聲	10kHz Offset –115 dBc / Hz, 典型值
方波信號特性
上升/下降時間	< 8 ns (10% ∼ 90%)
過沖	< 2%
占空比	20% to 80% (to 10 MHz)
不對稱性(在50% 占空比下)	周期的1% + 5 ns
抖動	300ps + 周期的0.1%
脈沖信號特性
脈沖寬度	周期******2000s：最小12ns，分辨率1ns
可變邊沿	5 ns ∼ 1 ms
過沖	< 2%
抖動	300ps + 周期的0.1 %
任意波特性
頻率范圍	1 μHz ∼ 12 MHz
波形長度	2 pts to 512 kpts
垂直分辨率	14 bits (including sign)
采樣率	100 MSa/s
最小上升/下降時間	10 ns
抖動 (RMS)	2.5 ns + 30ppm
非易失存儲	4個波形
輸出特性
幅度	20 mVpp - 10 Vpp （50Ω） 40 mVpp - 20 Vpp （高阻）[注1]
垂直分辨率(100 kHz)	設置值的± 1% ± 1 mVpp
幅度平坦度 (相對100 kHz正弦波)	< 10 MHz 0.1 dB (± 1%) 10 MHz 到25 MHz 0.15 dB (± 1.5%) 25 MHz 到40 MHz 0.18 dB (± 2.0%)
直流偏移
范圍（峰值AC＋DC）	±10V （50Ω） ±20 V （高阻）
偏移精度	偏移設置的± 2% 幅度的 0.5%\|Voffset\|+ 2mV
AM調制
載波	正弦，方波，鋸齒波，任意波
源	內部/外部
調制波	正弦，方波，鋸齒波，噪聲，任意波 (2 mHz ∼ 20 kHz)
調制深度	0% ∼ 120%
FM調制
載波	正弦，方波，鋸齒波，任意波
源	內部/外部
調制波	正弦，方波，鋸齒波，噪聲，任意波 (2mHz to 20kHz)
頻偏	DC 到 20 MHz[注2]
PM調制
載波	正弦，方波，鋸齒波，任意波
源	內部/外部
調制波	正弦，方波，鋸齒波，噪聲，任意波 (2 mHz ∼ 20 kHz)
相偏	0 ∼ 360°
FSK調制
載波	脈沖
源	內部/外部
調制波	50%占空比的方波 (2 mHz ∼ 100 kHz)
PWM調制
載波	脈沖
源	內部/外部
調制波	脈沖寬度的0% ∼ 100%
掃頻
載波	正弦，方波，鋸齒波，任意波
類型	線性或指數
方向	上/下
掃頻時間	1 ms ∼ 500 s ± 0.1%
觸發源	手動，外部或內部
標記	同步信號下降沿（頻率可設置）
脈沖串
波形	正弦，方波，鋸齒波，脈沖，噪聲和任意波
類型	計數（1到50,000個周期），無限，門控
起止相位	-360°∼ +360°
內部周期	1 ms ∼ 500 s ± 1%
門控源	外部觸發
觸發源	手動，外部或內部
顯示	256 × 64 單色點陣液晶顯示屏
電源	AC 100 ∼ 240 V，45 ∼ 440 Hz，******功率50 VA
重量	2.7kg

[注1]：
幅值設置范圍（50Ω）：
在輸出頻率≤20MHz 時，幅度范圍為20mVpp~10Vpp
在輸出頻率 >20MHz 時，幅度范圍為20mVpp~5Vpp
幅值設置范圍（高阻）：
在輸出頻率≤20MHz 時，幅度范圍為40mVpp~20Vpp
在輸出頻率 >20MHz 時，幅度范圍為40mVpp~10Vpp
[注2]：
不同型號此數值不同，25MHz 型號為12.5MHz。
